HUBER+SUHNER在潜艇中的应用

目前，HUBER+SUHNER 公司与长期合作伙伴 Cassidian Optronics 公司共同开发了高度现代化的新一代潜望镜。前不久，我们的电缆和连接器也因此真正在潜艇上投入使用。

海军利用潜艇进行军事侦察工作，以便在沿海附近尽可能地进行潜伏，并通过潜望镜观察周边区域或其他船只。例如可以使用它来监视军火和毒品走私。潜望镜就是潜艇的眼睛。当潜艇潜伏在水下时，可将这个光学仪器伸到水面之上。这样，观察者就可以躲在隐蔽处进行观察了。

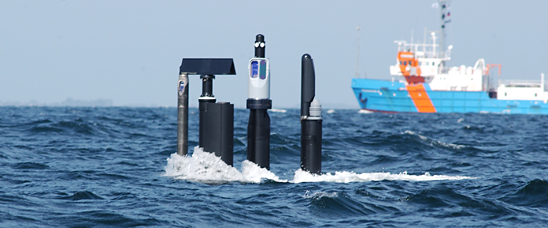

在潜艇上的试航：HUBER+SUHNER 公司的电缆和连接器将应用在 Cassidian Optronics 公司最现代化的潜望镜中。(照片：Cassidian Optronics)

望远镜、照相机与卫星链路合为一体

潜艇的潜望镜结构非常复杂。光通过特殊布置的镜子进行折射，水下的潜艇以此捕获图像。潜艇潜望镜是由所谓的压力舱壁构成，这是一种特殊的阀门，它可以防止水的入侵。作为由内至外的连接部件，潜望镜是个薄弱环节，大约 90% 以上的潜艇进水事件都发生在这里。潜望镜除了光学系统外还拥有各种传感器、天线和自动侦查技术。

多数军用潜艇甚至还装备了两套这样的系统。一个是所谓的搜索与观察潜望镜，另一个是攻击潜望镜。搜索与观察潜望镜用于全方位、长时间观察，同时也用于测定敌军船只方位。它配有一套卫星连接系统，图像质量高、视角宽阔。通过弱光增强器不仅可以对视野内的物体进行拍照，同时也可在夜视模式下进行观察。攻击潜望镜要小的多，因此雷达反射面较小，很难被发现。相应的视角和图像质量也会受到一定限制。

新一代潜望镜

随着潜望镜功能的不断增加，并存在着巨大的技术挑战。为了解决这些问题，HUBER+SUHNER 公司与 Cassidian Optronics 公司共同研制了新一代高度现代化的潜望镜。Cassidian Optronics 公司是著名的潜艇光电桅杆系统制造商，25 年来一直都是 HUBER+SUHNER 公司的合作伙伴。该项目是受德国基尔 HDW 造船厂的委托研制生产。客户定制的复杂电缆和连接器将被同时安装在搜索与观察潜望镜以及攻击潜望镜中。

具有三项工艺的混合电缆

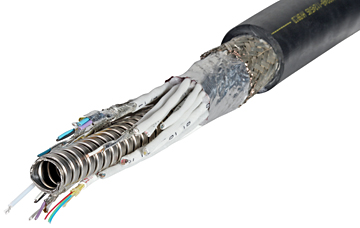

潜望镜对连接解决方案的要求非常复杂。压力舱壁中的 BMA 插座连接器必须能够便于安装和更换，同时还要能够承受 68 bar 的压力。潜望镜电缆也必须能够承受 68 bar 的压力，在位置有限的情况下还要具有较强的弯曲性能，直径大小不得超过 29 mm。除此之外，还必须确保可靠传输用于数据交换的光电信号和电力供应。为此，HUBER+SUHNER 公司使用了一种混合电缆，它具有 4 条光纤、3 条同轴电缆和 34 条铜导线。这个客户定制解决方案具有极高的挑战性，因为通常生产这种电缆都要求在 100 米以上，而这里最长的电缆只有 15 米。每一小段的生产都造价高昂。因此，在混合电缆内不仅要安置一条空管子，事后还要将同轴电缆穿入。通过 Cassidian 公司提供的一站式解决方案，HUBER+SUHNER 公司将高频、光纤和低频三项技术融于一体。截止目前已经供应将近 200 米混合电缆，这些电缆正在进行压力测试。

具有三项工艺的混合电缆

潜望镜对连接解决方案的要求非常复杂。压力舱壁中的 BMA 插座连接器必须能够便于安装和更换，同时还要能够承受 68 bar 的压力。潜望镜电缆也必须能够承受 68 bar 的压力，在位置有限的情况下还要具有较强的弯曲性能，直径大小不得超过 29 mm。除此之外，还必须确保可靠传输用于数据交换的光电信号和电力供应。为此，HUBER+SUHNER 公司使用了一种混合电缆，它具有 4 条光纤、3 条同轴电缆和 34 条铜导线。这个客户定制解决方案具有极高的挑战性，因为通常生产这种电缆都要求在 100 米以上，而这里最长的电缆只有 15 米。每一小段的生产都造价高昂。因此，在混合电缆内不仅要安置一条空管子，事后还要将同轴电缆穿入。通过 Cassidian 公司提供的一站式解决方案，HUBER+SUHNER 公司将高频、光纤和低频三项技术融于一体。截止目前已经供应将近 200 米混合电缆，这些电缆正在进行压力测试。

其他信息

哥伦比亚海军的模块解决方案

一旦测试成功，Cassidian 公司将为哥伦比亚海军提供新一代的潜望镜。他们将在维护和现代化改造时为现有的潜艇舰队更换所有的潜望镜。在此之所以选择 Cassidian Optronics 公司的潜望镜系统，是因为他们采用现代化的、符合成本效益并可即刻安装的模块解决方案替代了旧的潜望镜，这样就不需要对潜艇实施大范围改装。
